Samstag, 23. März 2024 von E&IIng.Büro

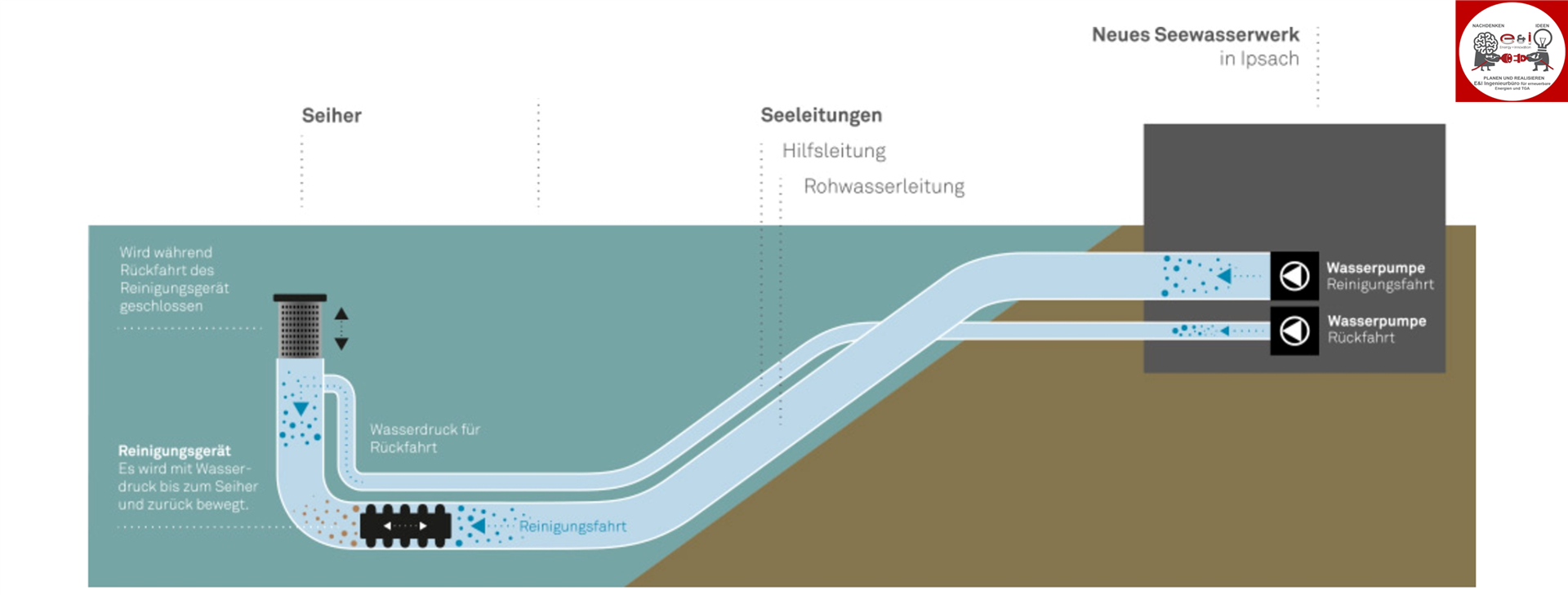

Seewasserentnahme aus dem Bodensee

Entnahme

Die Entnahmetiefe ist nutzungsabhängig zwischen 0 bis 40 Meter frei wahlbar.

Rückgabe

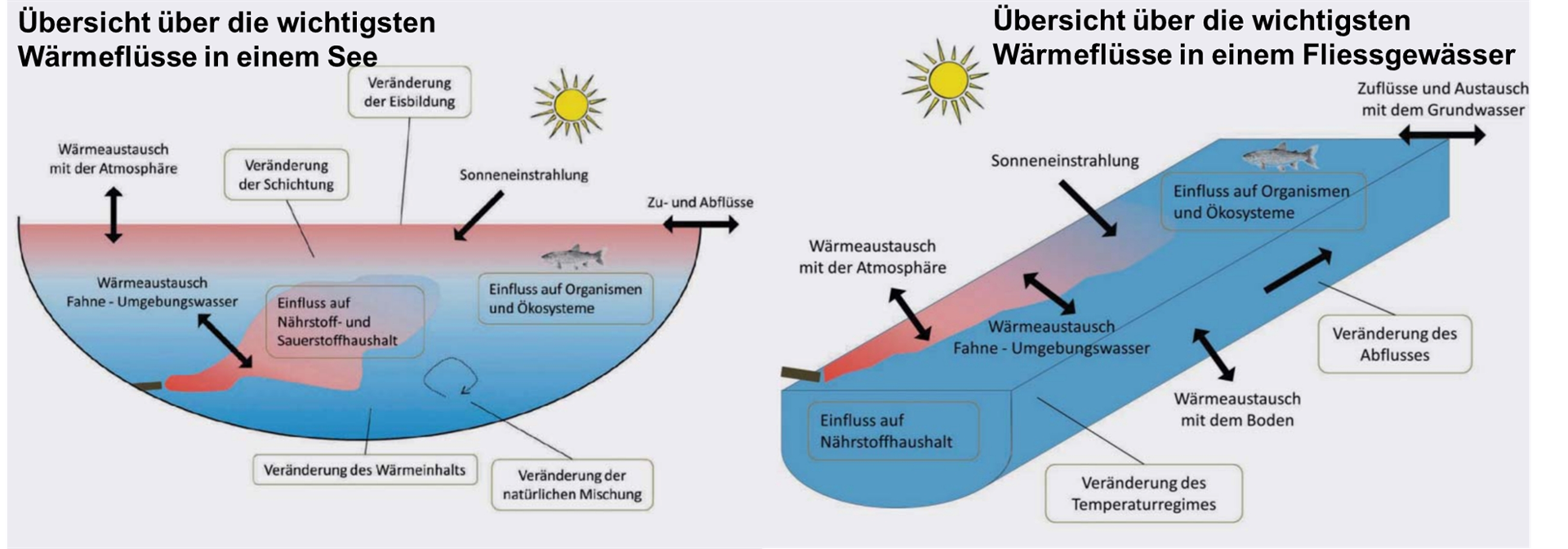

a) Mit Rucksicht auf die Schichtungsverhältnisse ist die Rückgabetiefe des thermisch genutzten Wassers so zu wählen, dass die Einschichtung in einem Bereich zwischen 20 bis 40 Meter Wassertiefe erfolgt.

b) Die Rückgabetemperatur des thermisch genutzten Wassers darf höchstens 20°C betragen.

c) Die Temperaturänderung außerhalb der Mischungszone muss kleiner 1°C sein.

Als Mischungszone gilt ein Bereich von 20 mal 20 Meter horizontaler und 10 Meter vertikaler Ausdehnung (Mindestanforderungen an die Anlagen. welche Wärmeenergie aus Seen nutzen ).

Die Mindestanforderungen an die Anlagen gelten für den Obersee. Sie sind bei allen Betriebszuständen der Anlage einzuhalten.

Die Zulässigkeit thermischer Nutzungen am,Untersee und am Seerhein ivgl. Abbilduna).

Freitag, 26. Dezember 2025 von E&IIng.Büro

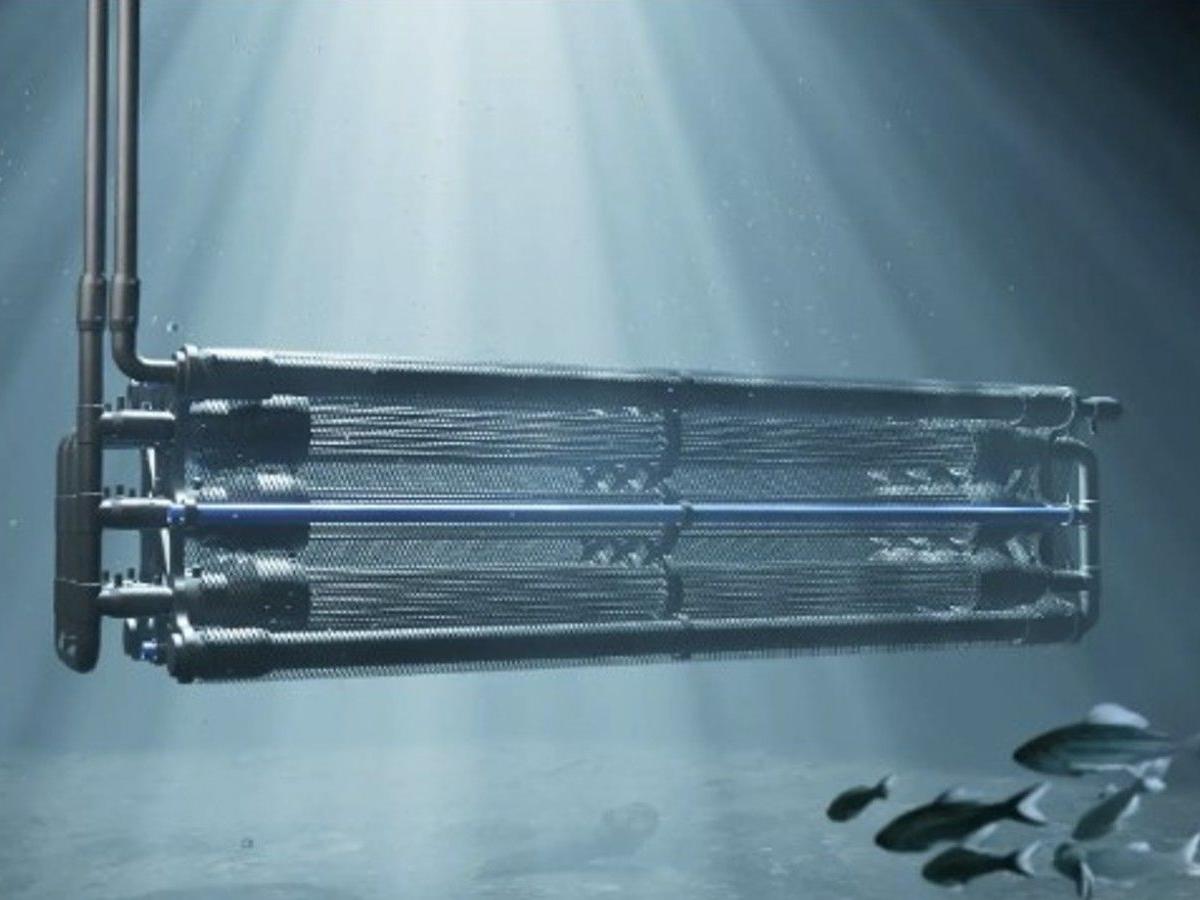

Wasserwärmetauscher für Gewässer

Der Wärmetauscher entzieht dem Wasser die gespeicherte Wärmenergie und überträgt sie auf ein Wärmeträgermedium.

Als Wärmeträgermedium wird Wasser oder ein Ethylenglykol-Wasser-Gemisch verwendet.

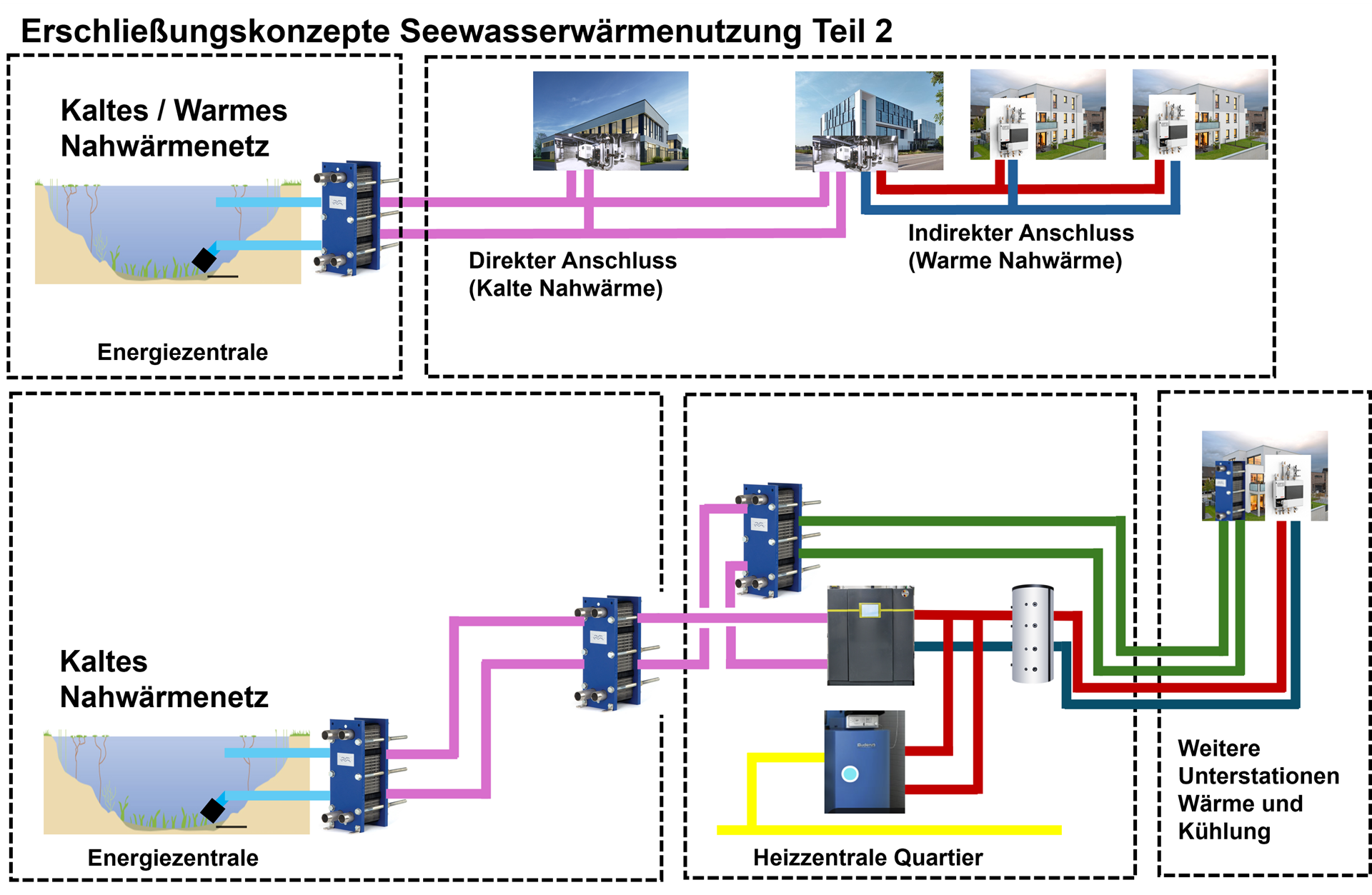

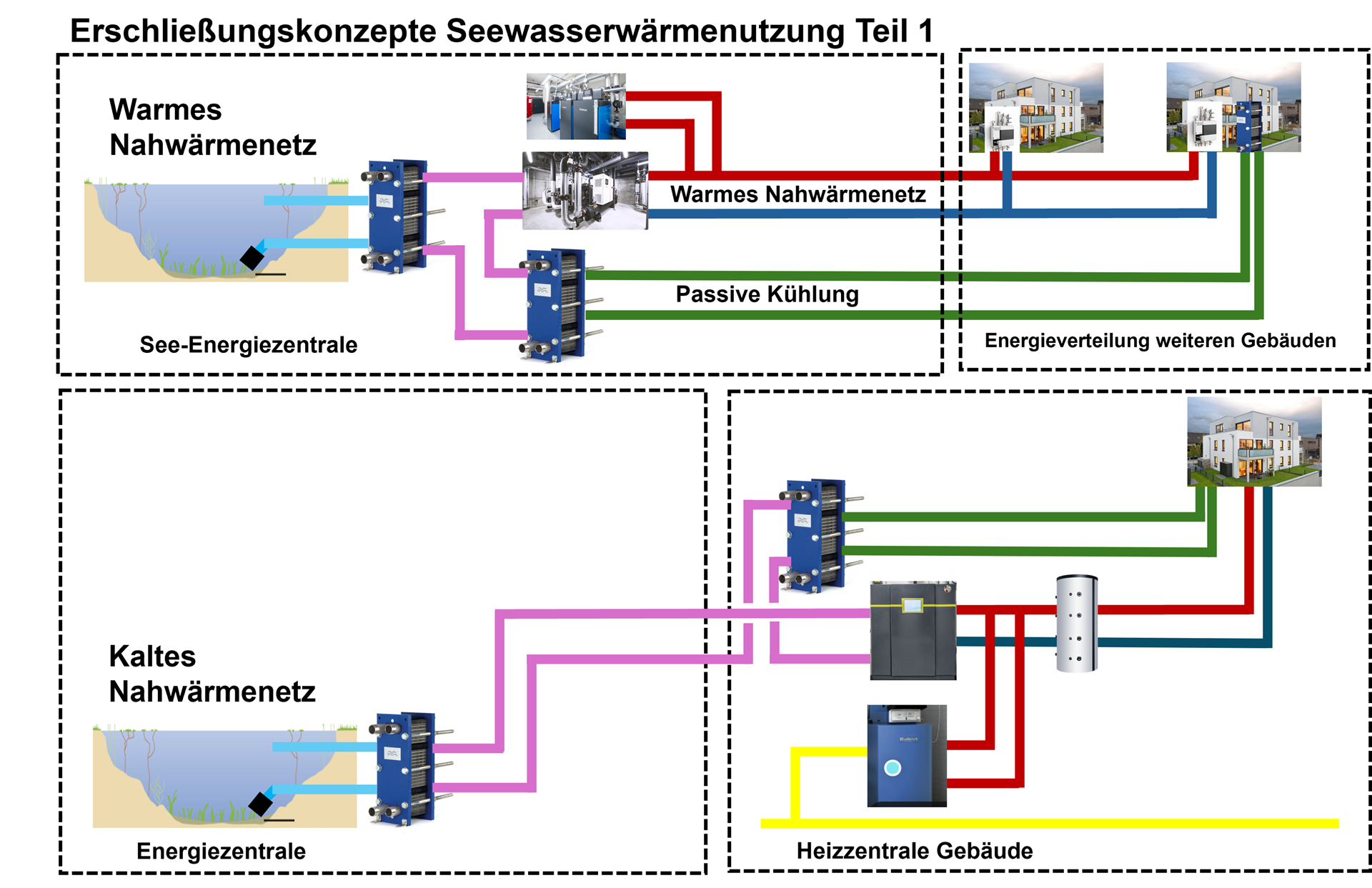

Einsatzbereiche: in Flüssen und Seen z.B für kalte Nahwärmenetze
